Gedetailleerde informatie

Capaciteit:

Bunchy: 12-96 kernen, Ribbon: 72-288 kernen

Diameter:

φ20mm

Aantal poorten:

2 in 2 uit.

Dimensie:

370 mm × 178 mm × 106 mm

Markeren:

De horizontale Sluiting van de Vezel Optische Las

Horizontale glasvezel sluiting

Wandmontage met glasvezel

Productomschrijving

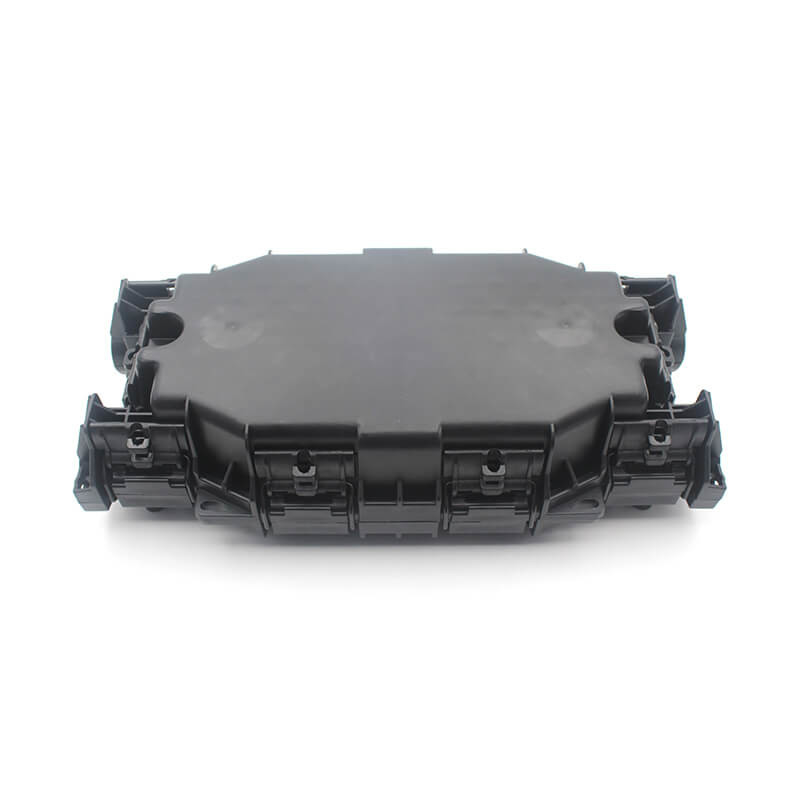

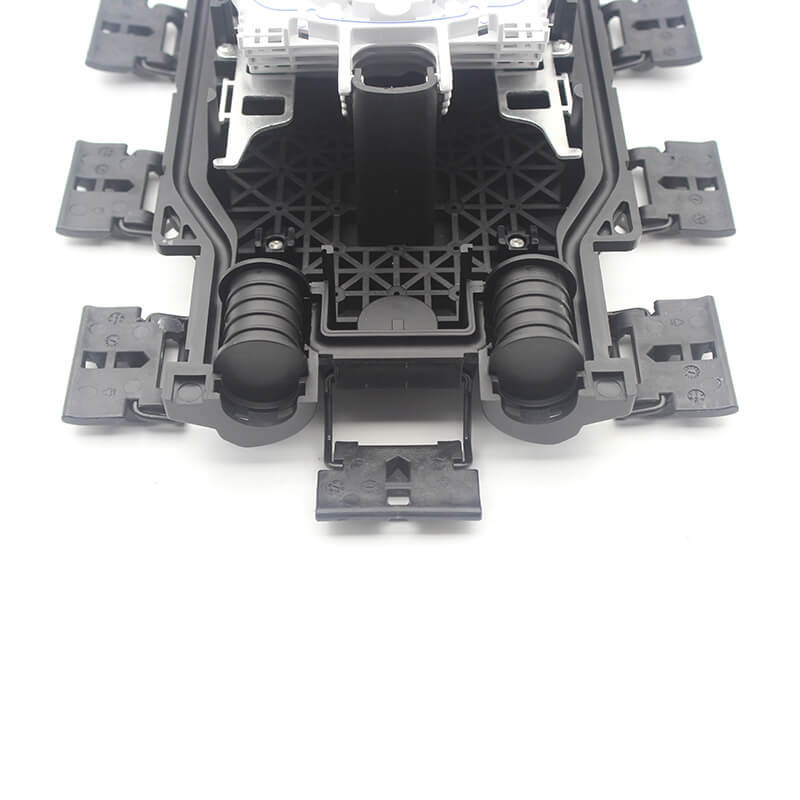

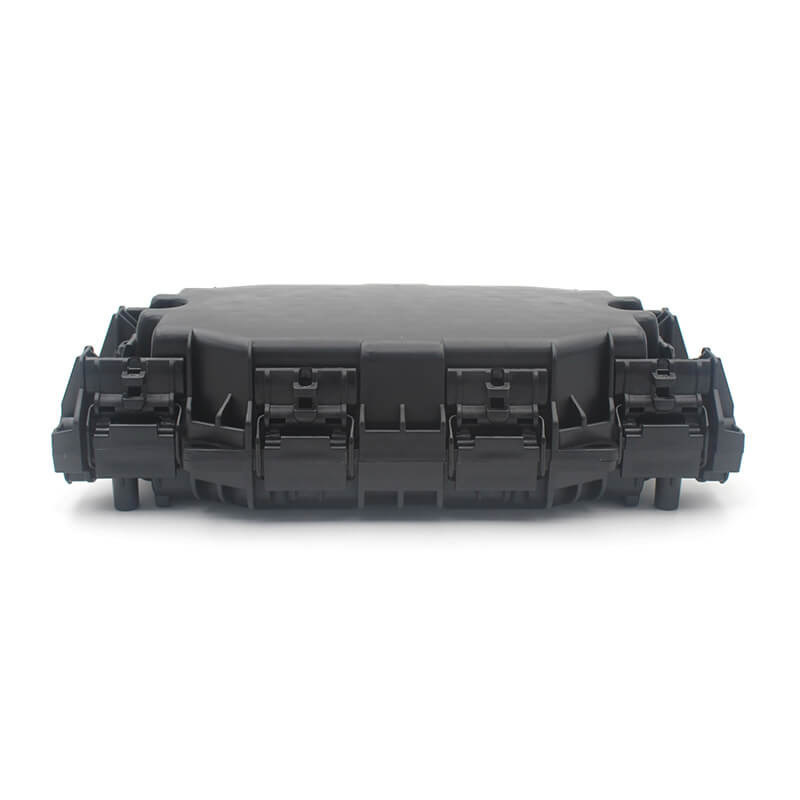

Horizontale Glasvezel Lasdoos 2 In 2 Uit Ondergronds wandmontage

Horizontaal type glasvezel lasdoos is plat of cilindrisch. Dit type glasvezel lasdoos wordt het meest gebruikt bij gemonteerde luchtlijnen of ondergronds begraven. Bevat meestal één of meer glasvezel las trays om ruimte en bescherming te bieden voor glasvezelverbindingen. Het toepassingsgebied is: lucht, ondergronds, wandmontage, buismontage, handgatmontage. De omgevingstemperatuur varieert van -45℃ tot +65℃.

Afmetingen en Capaciteit

Buitenafmetingen (LxBxH)	370mm×178mm×106mm
Gewicht (exclusief buitenverpakking)	1900-2300g
Aantal inlaat/uitlaat poorten	2 (stuks) aan elke kant (totaal 4 stuks)
Diameter glasvezelkabel	φ20mm
Capaciteit FOSC	Bundel: 12-96 kernen, Lint: 72-288 kernen

Benodigde Gereedschappen Voor Installatie

1	Pijpsnijder	4	Band tape
2	Kruis/Parallel schroevendraaier	5	Elektrische snijder
3	Sleutel	6	Striptang

Het proces van installatie van FOSC

Type 1. In de optische kabelopening aan het uiteinde van de 50mm om de versteviging van de wapeningsstaaf te behouden.

Horizontale glasvezel splice sluiting 2 in 2 uit ondergrondse muur montage 0

Type 2. Moet worden versmolten om de kabel in het midden te ontkoppelen

Horizontale glasvezel splice sluiting 2 in 2 uit ondergrondse muur montage 1

Type 3. Installeer en vergrendel de kabel in de kabelmantel en bevestig de kabel aan de kabel.

Horizontale glasvezel splice sluiting 2 in 2 uit ondergrondse muur montage 2

Type 4. Met elektrische tape aan het uitstekende deel van de optische kabelring strak maken.

Horizontale glasvezel splice sluiting 2 in 2 uit ondergrondse muur montage 3

Type 5. Selecteer de buitendiameter van de kabel iets groter dan de afdichtingsclipring om af te snijden. Plaats het uiteinde van de rubberen strip in het midden van de twee afdichtingsringen en gebruik de vinger om de lijm op de kabel aan te brengen. Om de natuurlijke staat van de kleefband te behouden of met lichte kracht, om de gewikkelde lagen van kleeflagen te maken, zonder duidelijke opening.

Type 6. De kabel is geïnstalleerd op de afdichtingsring in de verbindingsdoos en kabelpoort, zal verder gaan in de extra steuningsleufdoos, kabelstrippen oprollen, opgeslagen in de verbindingsdoos vóór de ruimte in de toren.

Horizontale glasvezel splice sluiting 2 in 2 uit ondergrondse muur montage 5

Type 7. Kabel oprollen, opgeslagen in de verbindingsdoos vóór de ruimte in de toren

Horizontale glasvezel splice sluiting 2 in 2 uit ondergrondse muur montage 6

Type 8. Op de eerste schijfgroef langs de glasvezelbeschermingsgroef na de smeltbuis rond. Indien nodig kan de resterende lengte worden zoals getoond in figuur tien Richting oprollen.

Horizontale glasvezel splice sluiting 2 in 2 uit ondergrondse muur montage 7

Type 9. Bind de verbindingsplaat op de verbindingsplatenhouder met een vaste band (die naar boven wijst) met een continue schijf.

Horizontale glasvezel splice sluiting 2 in 2 uit ondergrondse muur montage 8

Type 10. Sluit de bovenste en onderste deksel in de juiste volgorde met de bevestigingsgesp van de doos.

Horizontale glasvezel splice sluiting 2 in 2 uit ondergrondse muur montage 9

label:

Plaats van herkomst:	Zhejiang, China
Merknaam:	DOWELL
Modelnummer:	FOSC-H2A

Min. bestelaantal:	1000 stuks
Levertijd:	7- 15 dagen
Betalingscondities:	T/T, PayPal, Western Union, MoneyGram
Levering vermogen:	1000 pc's per 7 dagen

Horizontale glasvezel splice sluiting 2 in 2 uit ondergrondse muur montage
