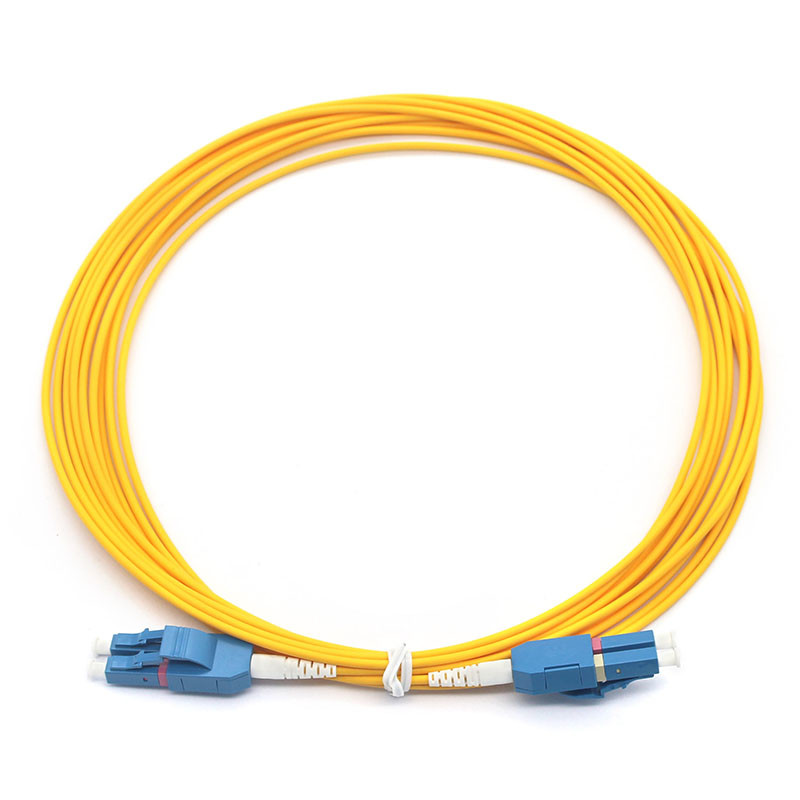

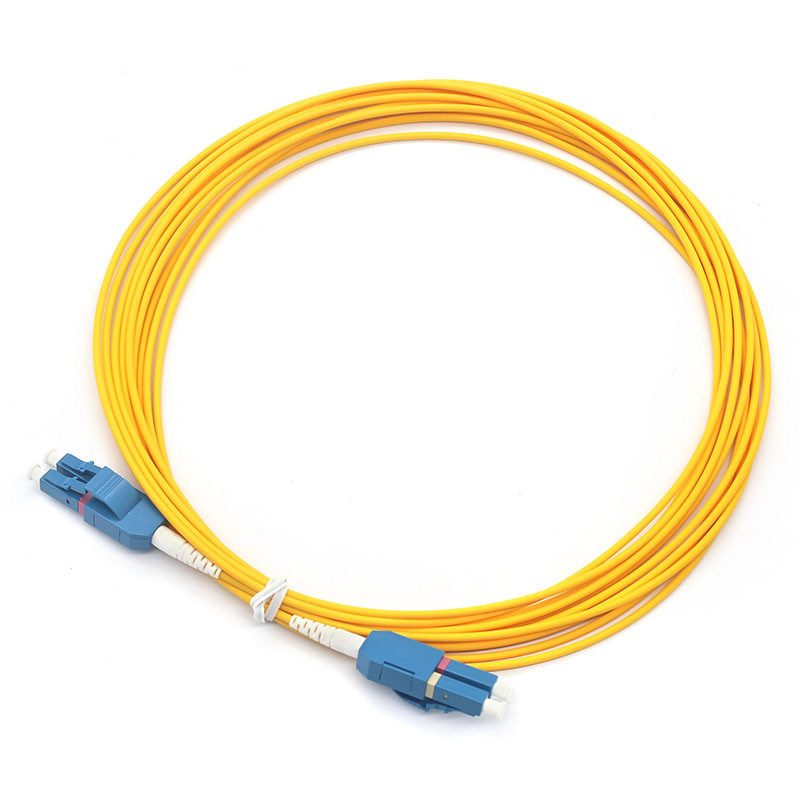

Duplex LC UPC naar LC UPC glasvezel patch cord voor Single Mode Uniboot
Glasvezelpatchcords zijn componenten om apparatuur en componenten in glasvezelnetwerken te verbinden.Er zijn veel soorten op basis van verschillende soorten glasvezel connector, waaronder FC SV SC LC ST E2000N MTRJN MPO etc.. met single mode (9/125um) en multimode (50/125 of 62.5/125). Kabel jas materiaal kan PVC, LSZH; OFNR, OFNP etc. Er zijn simplex, duplex, multi-vezels, Ribbon fan uit en bundelvezel.
Specificatie:
| Parameter |
Eenheid |
Modus |
PC's |
UPC |
APC |
| Type |
| Invoegingsverlies |
dB |
SM |
< 0.3 |
< 0.3 |
< 0.3 |
| MM |
< 0.3 |
< 0.3 |
|
| Terugkeerverlies |
dB |
SM |
> 50 |
> 50 |
> 60 |
| MM |
> 35 |
> 35 |
|
| Herhaalbaarheid |
dB |
Aanvullend verlies < 0,1 dB, terugkeerverlies < 5 dB |
| Uitwisselbaarheid |
dB |
Aanvullend verlies < 0,1 dB, terugkeerverlies < 5 dB |
| Verbindingstijden |
Tijd |
> 1000 |
| Werktemperatuur |
°C |
-40 C- +75 C |
| Bergingstemperatuur |
°C |
-40 C- +85 C |
Kenmerken:
1.1 Soorten vezels
1.1.1 Single-Mode (SMF): ontworpen voor transmissie over lange afstanden (tot 100+ km), meestal met een kern/bekledingdiameter van 9/125μm.
1.1.2 Multi-Mode (MMF): wordt gebruikt voor kortere afstanden (tot 500m2km), met gemeenschappelijke kerngroottes van 50/125μm of 62,5/125μm.
1.2 Types aansluitingen
1.2.1 LC (Lucent Connector): Kleine vormfactor, populair bij toepassingen met een hoge dichtheid.
1.2.2 SC (Subscriber Connector): Push-pull-ontwerp, gewoonlijk gebruikt in datacoms en telecoms.
1.2.3 FC (Ferrule Connector): Schroeftype, vaak gebruikt in omgevingen met hoge trillingen.
1.2.4 ST (Rechte punt):Bajonet-stijl, gebruikt in oudere netwerken.
1.2.5 MTP/MPO: Multi-vezelconnectoren voor verbindingen met een hoge capaciteit (bv. 12/24 vezels).
1.3 Poolse soorten
1.3.1 PC (fysiek contact): licht afgerond voor verminderde luchtkloof.
1.3.2 UPC (Ultra Physical Contact): Hoger reflectieverlies (~-55 dB).
1.3.3 APC (Angled Physical Contact): 8° hoekend eindvlak voor minimale achteruitreflectie (~-65dB).
1.4 Kabelverbinding
1.4.1 Simplex: één vezel, één kabel.
1.4.2 Duplex: twee vezels (vaak voor Tx/Rx).
1.4.3 gepantserd: versterkt voor ruwe omgevingen.
1.4.4 Buiggevoelig (BI): bestand tegen strakke buigingen.
Toepassing:
2.1 Plakplaten in communicatiekamers
2.2 Gegevenscommunicatie met een hoge bitsnelheid
2.3 Communicatie-schakelspringer
2.4 Analoge videotransmissie
2.5 Communicatie van de kast naar de muur

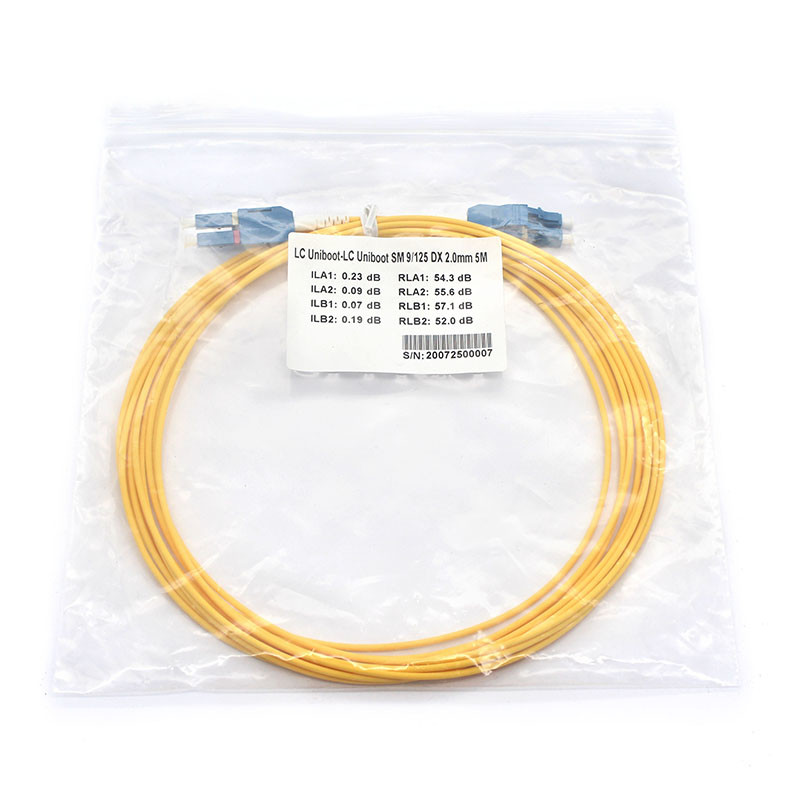

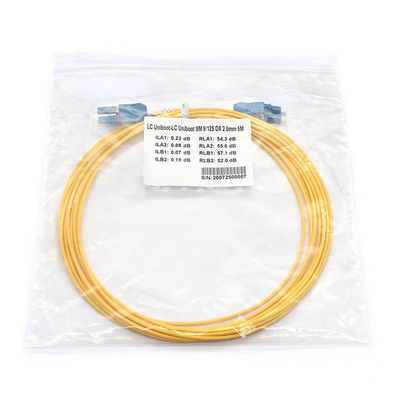

Verpakking:
1Plastic zak.
2Innerbox.
3. Buitenste doos
