Gedetailleerde informatie

Spanning ((Langetermijn):	300N	Spanning (kortdurend):	Aanpasbaar
Verpletteren (Lange termijn):	1000N/10cm	Crush (korte termijn):	2200N/10cm
Installatietemperatuur:	-20~+60℃	Bedrijfstemperatuur:	-40 ~+70 ℃
Markeren:	8 Port Waterdicht einddoosje , Buiten waterdicht terminaldoos , FTTA MST waterdicht einddoosje

Productomschrijving

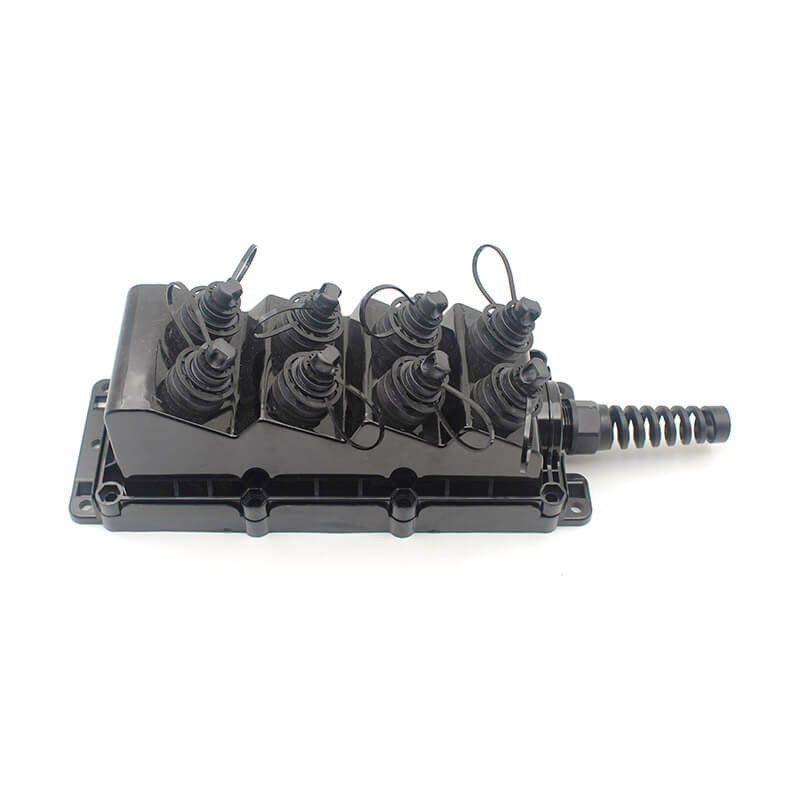

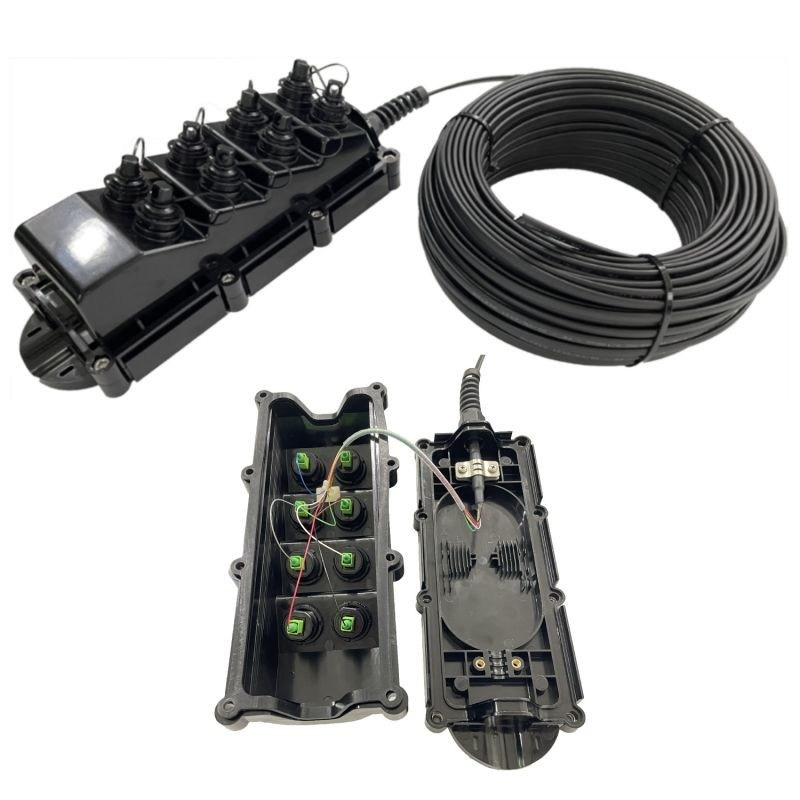

Outdoor FTTA MST Multi Service Terminal Behuizing 8 Poorten Waterdicht

De Multi Service Terminal bevat versterkte adapters en is volledig OptiTap compatibel. Voor snelle implementaties van torens en FTTH zijn de MST's volledig IP68-geclassificeerd om de ontberingen van buitengebruik in alle omgevingen volledig te weerstaan. Elke MST wordt geleverd met een eenvoudig te installeren montagebeugel voor wandmontage of paalmontage.

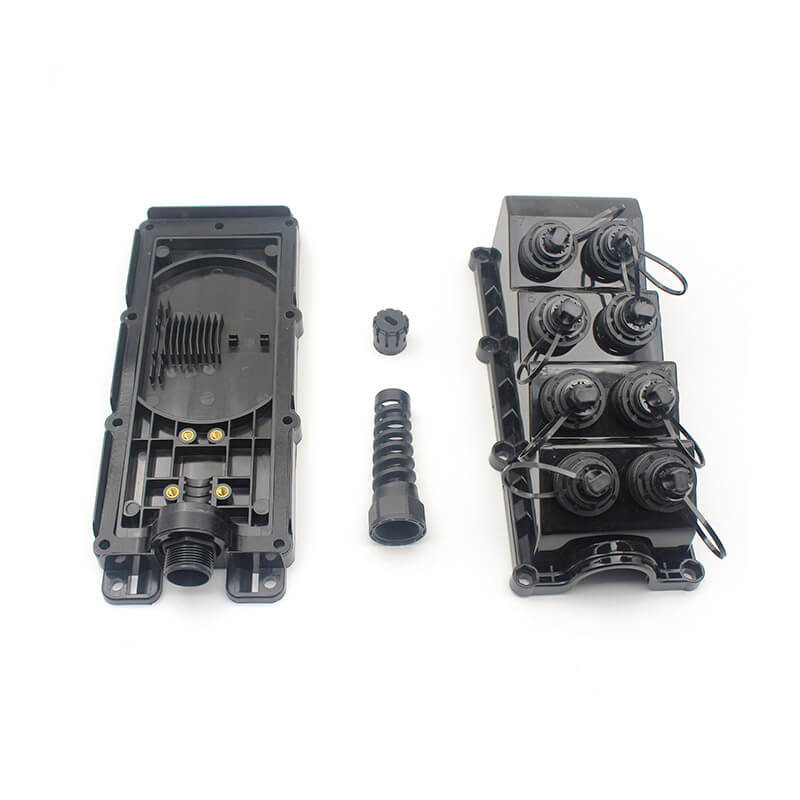

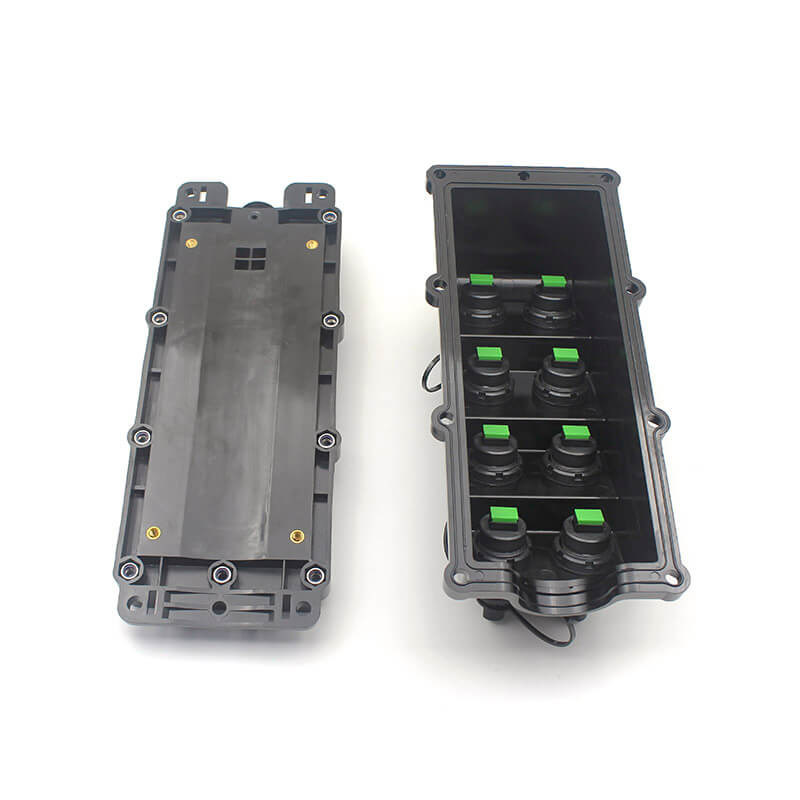

De MST maakt gebruik van versterkte adapters voor de optische poorten. Een versterkte adapter bestaat uit een standaard SC-adapter die is ingesloten in een beschermende behuizing. De behuizing biedt afgedichte omgevingsbescherming voor de adapter. De opening naar elke optische poort is afgedicht met een schroefbare stofkap die voorkomt dat vuil en vocht binnendringen.

Specificatie:

1.1 Glasvezelparameters

Nr.	Items		Eenheid	Specificatie
Nr.	Items		Eenheid	G.657A1
1	Modusveld diameter	1310nm	um	8.4-9.2
1	Modusveld diameter	1550nm	um	9.3-10.3
2	Manteldiameter		um	125±0.7
3	Mantel niet-circulariteit		%	≤ 0.7
4	Kern-mantel concentrischheidsfout		um	≤ 0.5
5	Coatingdiameter		um	240±0.5
6	Coating niet-circulariteit		%	≤ 6.0
7	Mantel-coating concentrischheidsfout		um	≤ 12.0
8	Kabelafsnijgolflengte		nm	λ∞≤ 1260
9	Dempen (max.)	1310nm	dB/km	≤ 0.35
		1550nm	dB/km	≤ 0.21
		1625nm	dB/km	≤ 0.23
10	Macro-buigverlies	10tumx15mm radius @1550nm	dB	≤ 0.25
		10tumx15mm radius @1625nm	dB	≤ 0.10
		1tumx10mm radius @1550nm	dB	≤ 0.75
		1tumx10mm radius @1625nm	dB	≤ 1.5

1.2 Glasvezelparameters

Items		Specificaties
Toon draad	AWG	24
	Afmeting	0.61
	Materiaal	Koper
Glasvezeltelling		2-12
Gekleurde coating glasvezel	Afmeting	250±15um
Gekleurde coating glasvezel	Kleur	Standaardkleur
Bufferbuis	Afmeting	2.0 ±0.1mm
	Materiaal	PBT en Gel
	Kleur	Wit
Sterkte lid	Afmeting	2.0 ±0.2mm
Sterkte lid	Materiaal	FRP
Buitenmantel	Diameter	3.0x4.5mm; 4x7mm; 4.5x8.1mm; 4.5x9.8mm
	Materiaal	PE
	Kleur	Zwart

1.3 Mechanische en omgevingskenmerken

Items	Eenheid	Specificaties
Spanning (lange termijn)	N	300
Spanning (korte termijn)	N	600
Verplettering (lange termijn)	N/10cm	1000
Verplettering (korte termijn)	N/10cm	2200
Min. buigradius (dynamisch)	mm	60
Min. buigradius (statisch)	mm	60

Kenmerken:

2.1 Diëlektrische, toonbare of gepantserde invoerstubkabels

2.2 Elke behuizing kan volledig worden geassembleerd om de noodzaak om deze in het veld te openen te verminderen.

2.3 Geen lassen vereist in de terminal

2.4 Versterkte connectoren zijn in de fabriek afgewerkt en milieubestendig afgedicht voor gebruik in glasvezel dropkabelimplementaties.

2.5 Plug-and-play adapterpoorten zorgen voor snelle kabelinstallatie in het buitengebied van het netwerk.

2.6 Multi-port Service Terminals bevatten versterkte connectortechnologie die is ontworpen om de ruwe buitenomgeving te weerstaan.

Toepassing:

3.1 FTTA (Fiber to the Antenna)

3.2 Telecommunicatienetwerken

3.3 Landelijke en afgelegen netwerken

3.4 Tijdelijke netwerkinstallaties

Installatiehandleiding:

label:

Plaats van herkomst:	China
Merknaam:	DOWELL
Modelnummer:	DW-MST-8

Min. bestelaantal:	500 stuks
Levertijd:	7-15 dagen
Betalingscondities:	T/T, PayPal, Western Union, MoneyGram
Levering vermogen:	500 pc's per 7 dagen
