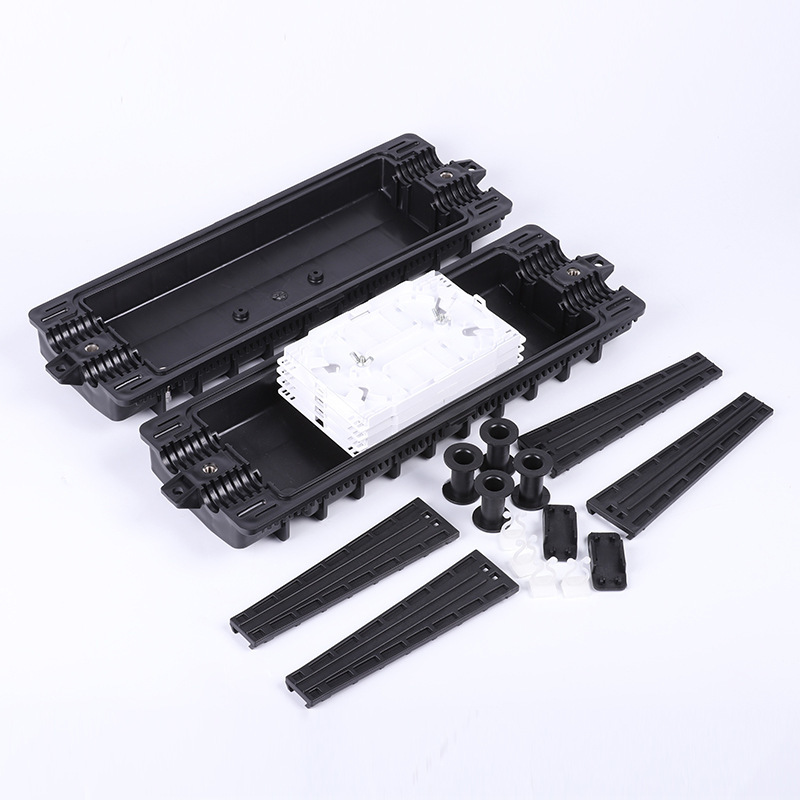

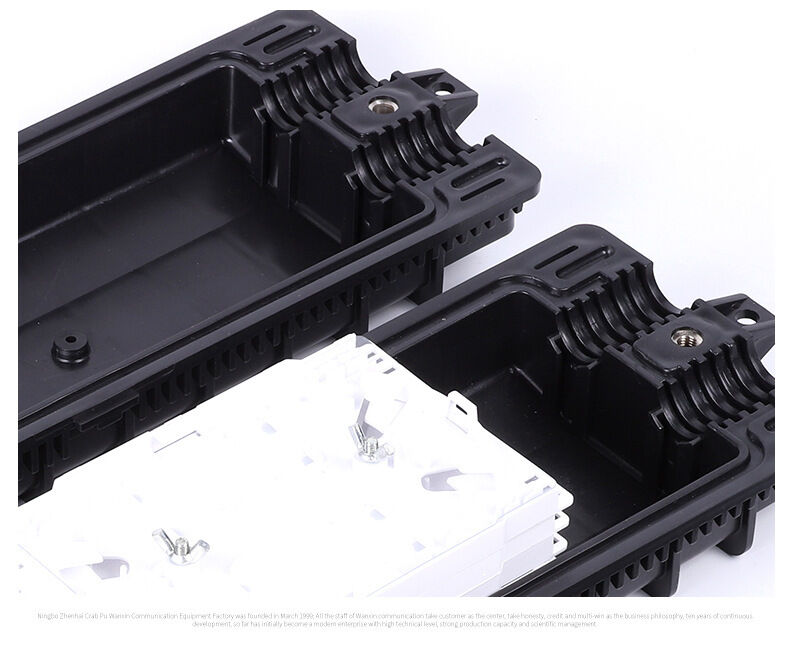

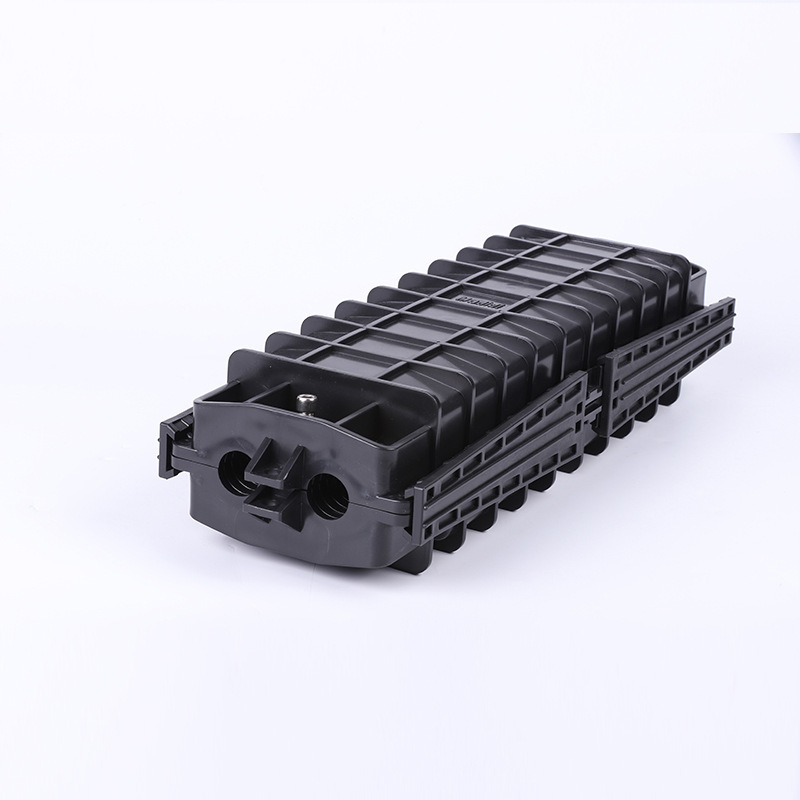

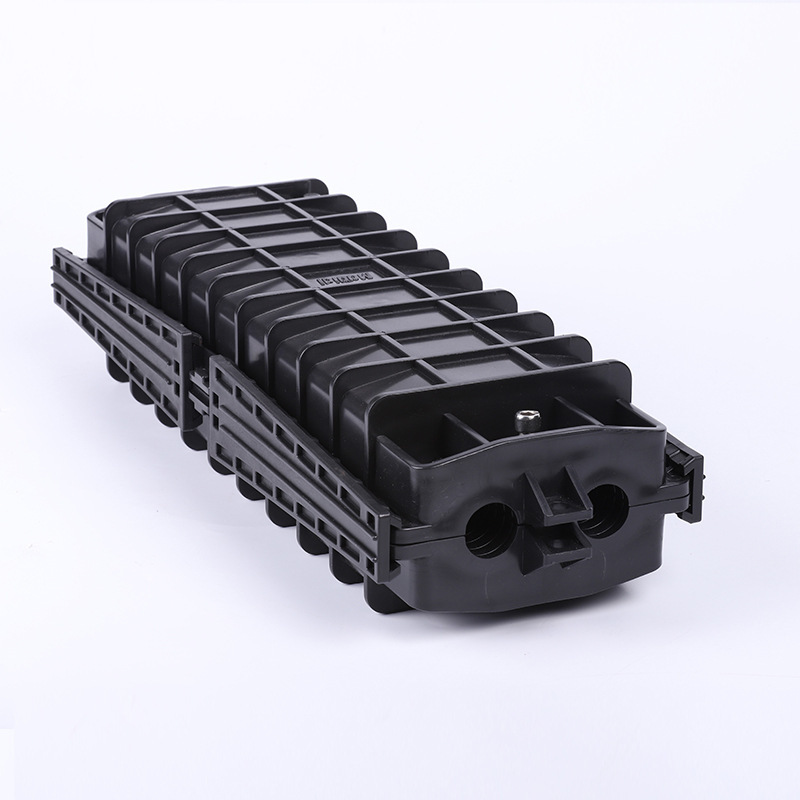

48 Cores Inline Type Glasvezel Splice Closure 2 In 2 Out Waterdicht
Een inline glasvezelafsluiting is een beschermende behuizing die wordt gebruikt om glasvezelkabels te splitsen, te vertakken en op te slaan langs een kabeltraject. In tegenstelling tot een dome- of wandgemonteerde afsluiting, is deze ontworpen om inline (direct op de kabel) te worden geïnstalleerd in lucht-, ondergrondse of begraven toepassingen, waardoor een afgesloten, duurzaam en opnieuw toegankelijk verbindingspunt ontstaat.
Specificatie:
| Voordelen |
Nadelen |
| Milieubescherming: Uitstekende afdichting tegen vocht/verontreinigingen. |
Installatievaardigheid: Vereist getrainde technici voor een goede afdichting. |
| Mechanische bescherming: Beschermt splitsingen tegen verplettering, impact en spanning. |
Afmetingen: Kan omvangrijk zijn, vooral voor hoge vezelaantallen. |
| Flexibiliteit: Opnieuw toegankelijk voor netwerkmodificaties. |
Kosten: Hogere initiële kosten dan eenvoudige mechanische sleeves (maar gerechtvaardigd voor permanente installaties). |
| Organisatie: Interne trays houden vezels beheerd en identificeerbaar. |
Windbelasting in de lucht: Voegt een punt van windbelasting toe aan de luchtspanne. |
Typen:
1.1 Per installatie:
Lucht: Gemonteerd op een draagkabel tussen palen. Lichtgewicht, UV-bestendig, met sterke ophangbeugels.
Ondergronds/Begraven: Geïnstalleerd in mangaten, handgaten of direct begraven. Hebben robuuste, corrosiebestendige behuizingen en vaak een cilindrische "pil" vorm om bestand te zijn tegen terugvul-druk en vocht.
Leiding: Geïnstalleerd in een buis of leidingtraject.
1.2 Per kabelinvoer/uitgang:
Doorvoer (Straight-Through): De meest voorkomende. Kabel komt aan de ene kant binnen en verlaat de andere kant, waarbij het lineaire pad wordt behouden. Gebruikt voor punt-naar- punt splitsing.
Vertakking (Tap): Een of meer kabels komen binnen en meerdere kleinere kabels vertakken zich. Gebruikt voor netwerkdistributie of splitsing.
Butt Splicing: Twee kabels komen van tegenovergestelde uiteinden binnen en worden intern aan elkaar gesplitst.
Toepassingen:
2.1 Long-Haul & Trunk Networks: Kabels aan elkaar splitsen over lange afstanden (bijv. tussen steden).
2.2 Fiber-to-the-Home (FTTH) Networks: Distributiepunten creëren waar een voedingskabel wordt vertakt in meerdere drop-kabels.
2.3 Netwerkreparatie & -herstel: Snel een doorgesneden kabel herstellen door een nieuw gedeelte te splitsen.
2.4 Kabelsegmentverbinding: Kabelrollen van fabricage-lengte verbinden tijdens de initiële implementatie.
2.5 Overgangspunten: Veranderen van kabeltypen (bijv. van lucht naar begraven) of het verbinden van gepantserde met niet-gepantserde kabel.
Hoe de juiste inline afsluiting te selecteren:
3.1 Omgeving: Lucht, begraven, onder water? Bepaalt de IP-classificatie (Ingress Protection) (bijv. IP68 voor onderdompelbaar) en de sterkte van het materiaal.
3.2 Kabelaantal & Vezelaantal: Moet het aantal kabels en het totale aantal vezels aankunnen (bijv. 2 kabels x 144 vezels elk).
3.3 Her-toegankelijkheid: Moet u later vezels toevoegen of opnieuw configureren? De meeste zijn ontworpen voor meerdere her-toegangen.
3.4 Afdichtingsmethode: Heat-shrink (zeer betrouwbaar maar heeft een brander nodig), gel-seal (schoner, zonder gereedschap) of mechanische compressie.
3.5 Afmetingen & Poortconfiguratie: Zorg ervoor dat deze voldoende poorten heeft met de juiste diameter voor uw kabels.
3.6 Naleving van normen: Moet voldoen aan relevante industrienormen (bijv. Telcordia GR-771, ICEA).
