| Vezeltype: | G.652D / G657A1 | Vezeltelling: | 8 cores |
|---|---|---|---|
| Outer Jack: | PE | Kleur: | Zwart |
| Markeren: | de optische kabel van de 8 kernvezel,8 Kernbuitenvezelkabel,Niet Gepantserde Vezel Optische Kabel |
||

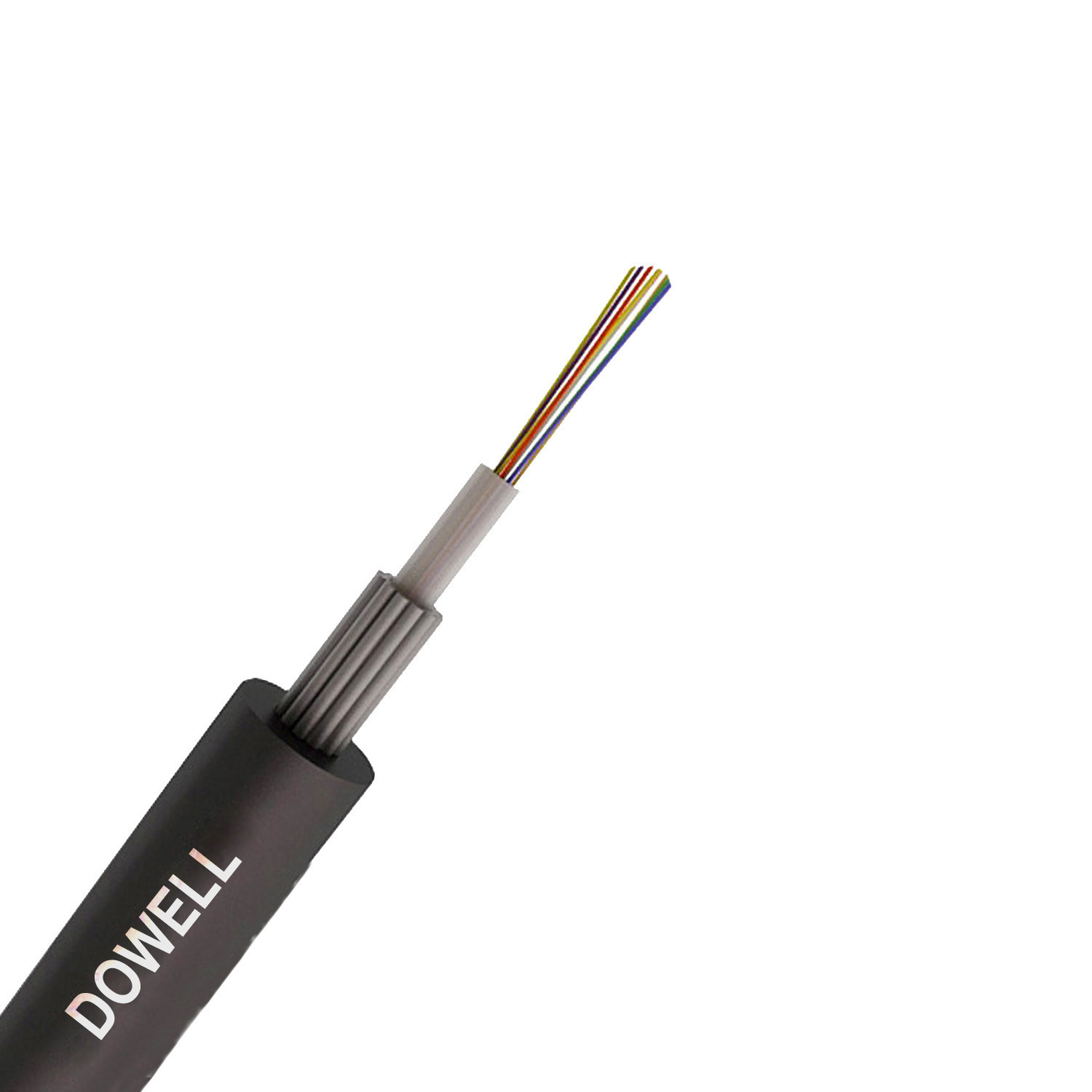

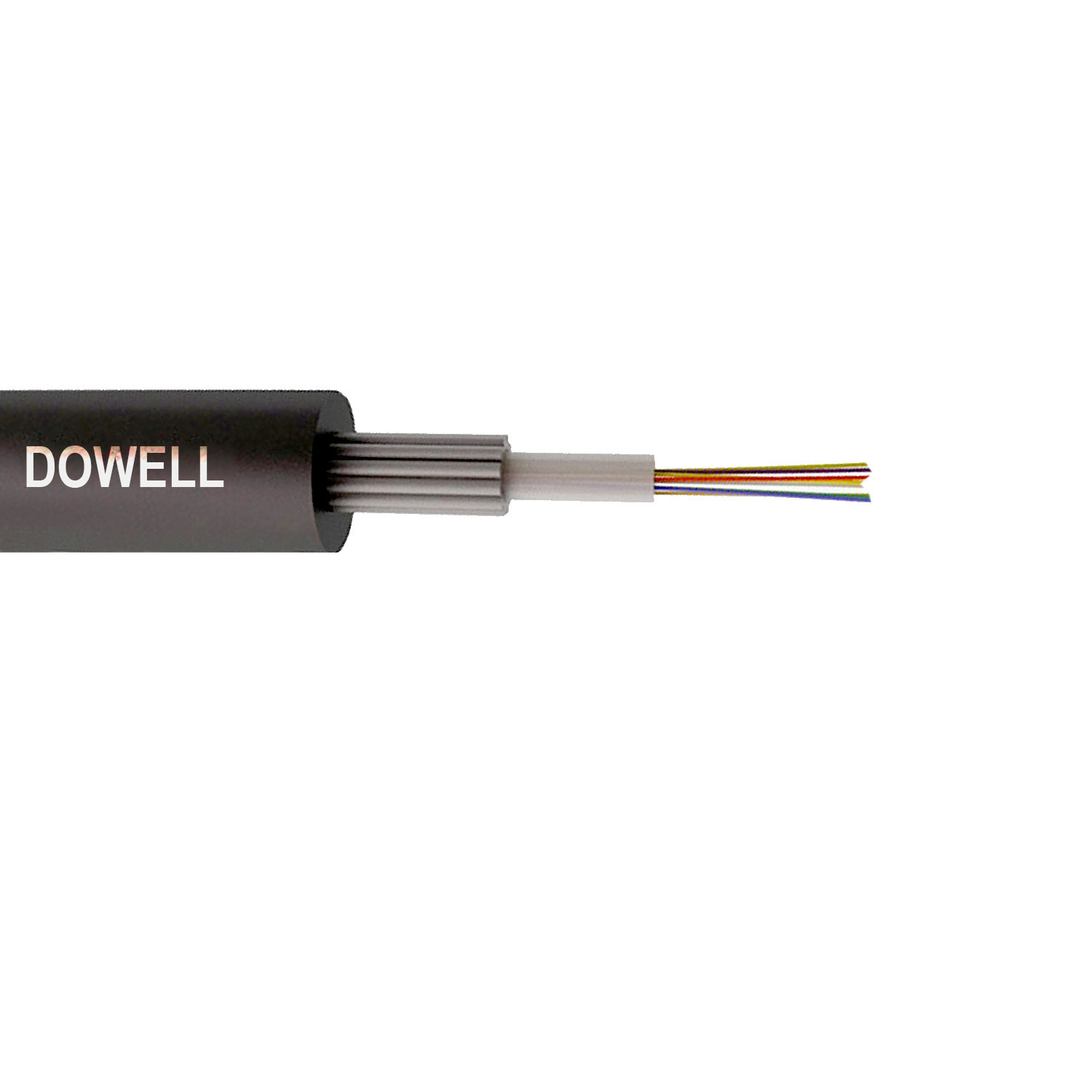

8-aderige niet-gepantserde ondergrondse optische kabel met stalen draad pantsering
De GYXTY stalen draad gepantserde uni-tube single jacket kabel is ontworpen met de flexibiliteit en veelzijdigheid die vereist is voor de meest veeleisende installaties van vandaag, inclusief lucht-,Leiding en kanaal. De algehele stalen draad pantsering biedt goede trek- en drukbestendigheid.
| Eenheid | Specificatie | |||
| Nr. | Items | G.652D / G657A1 | ||
| 1 | Modusveld diameter | 1310nm | µm | 9,2 m ±0,4 |
| 1550nm | µm | 10,4 m ±0,5 | ||
| 2 | Bekledingsdiameter | µm | 125 m ±0,7 | |
| 3 | Bekledingsniet-circulariteit | % | ≤0,7 | |
| 4 | Kern-bekledingsconcentrischheidsfout | µm | ≤0,5 | |
| 5 | Coatingdiameter | µm | 245±5 | |
| 6 | Coatingniet-circulariteit | % | ≤6,0 | |
| 7 | Bekledings-coating concentrischheidsfout | µm | ≤12,0 | |
| 8 | Golfgeleider afsnijgolflengte | nm | λcc≤1260 | |
| 9 | Dempen (max.) | 1310nm | dB/km | ≤0,35 |
| 1550nm | ≤0,25 | |||
Kabelparameters:
| Items | Specificaties | |
| Aantal vezels | ||
| Losse buis | Afmeting | 8 |
| Materiaal | 2,4±0,2 mm | |
| Kleur | PBT | |
| Vezel | Wit | |
| Vulling | 1: Blauw Oranje Groen Bruin, Grijs, Wit, Rood, Zwart, Paars, Roze, Aqua 2: (Blauw Oranje Groen Bruin, Grijs, Wit, Rood, Zwart, Paars, Roze, Aqua) met één ring |
|
| Versterkend component | Materiaal | 316 staaldraad |
| Afmeting | 0,65 mm | |
| Aantal wortels | 14 | |
| Buitenmantel | Afmeting | Ø7,9 mm ±0,2 |
| Materiaal | PE | |
| Aantal wortels | Zwart | |
