PE-draadkabels met enkel modus ADSS-communicatienetwerken voor buiten

PE buitenmantel FTTH glasvezelkabel ADSS Kabel Buiten Communicatienetwerken

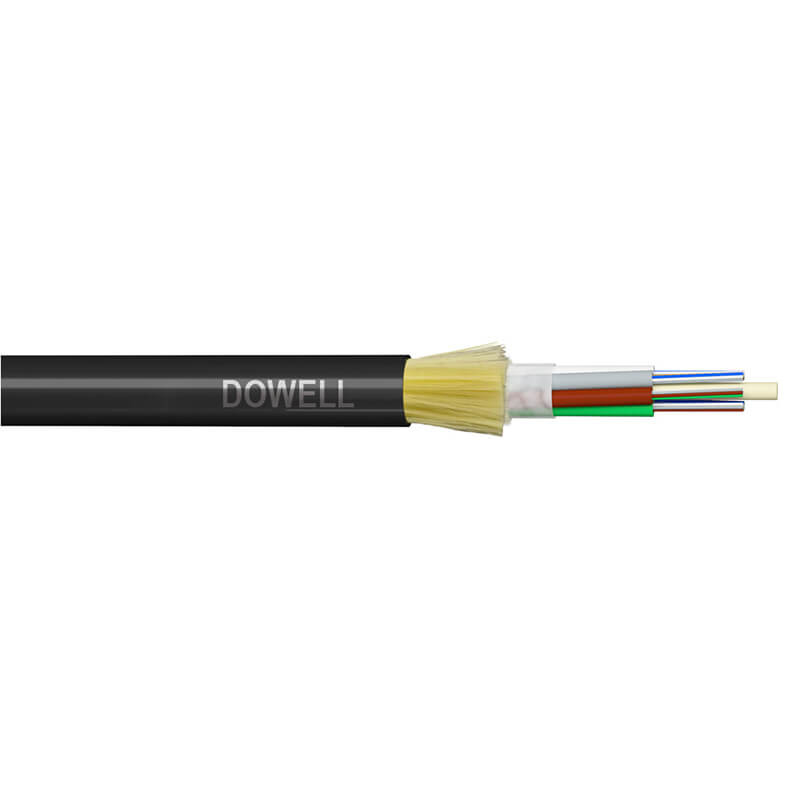

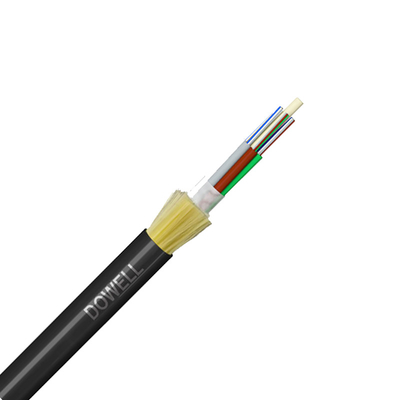

Een enkele mantel ADSS-kabel is een type All-Dielectric Self-supporting (ADSS) glasvezelkabel, ontworpen voor luchtinstallaties, specifiek voor relatief kortere overspanningen van 50 meter tot 200 meter. Het wordt veel gebruikt in diverse buitencommunicatienetwerken om snelle gegevensoverdracht en connectiviteit te bieden. We kunnen het aantal kernen van ADSS glasvezelkabels aanpassen aan de behoeften van de klant. Het aantal kernen van glasvezel ADSS-kabels is 2, 6, 12, 24, 48, tot 144 kernen.

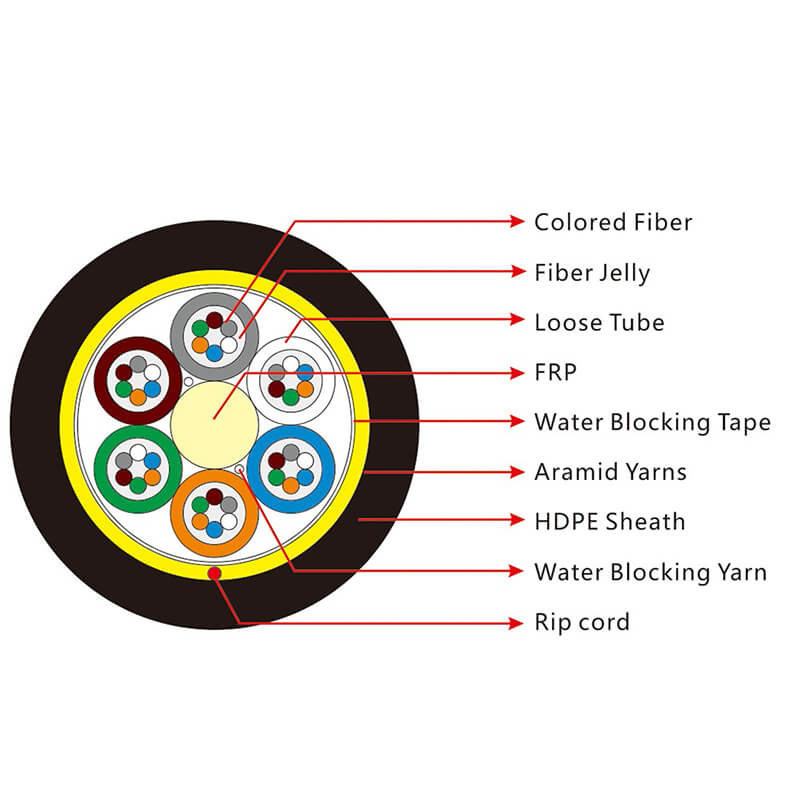

Kabel Technische Parameter:

Parameters		Specificatie
Aantal vezels		2	6	12	24	60	144
Losse Buis	Materiaal	PBT
	Vezels per Buis	2	4	4	4	12	12
	Aantal	1	2	3	6	5	12
Vulstaaf	Aantal	5	4	3	0	1	0
Centrale Versterkingslid	Materiaal	FRP				FRP gecoat PE
Waterblokkerend materiaal		Waterblokkerend garen
Extra Versterkingslid		Aramid garens
Binnenmantel	Materiaal	Zwarte PE (Polytheen)
	Dikte	Nominaal: 0.8 mm
Buitenmantel	Materiaal	Zwarte PE (Polytheen) of AT
	Dikte	Nominaal: 1 7 mm
Kabeldiameter (mm)		11.4	11.4	11.4	11.4	12.3	17.8
Kabelgewicht (kg/km)		94~101	94~101	94~101	94~101	119~127	241~252
Nominale Trekspanning (RTS)(KN)		5.25	5.25	5.25	5.25	7.25	14.25
Maximale Werkspanning (40%RTS)(KN)		2.1	2.1	2.1	2.1	2.9	5.8
Dagelijkse Spanning (15-25%RTS)(KN)		0.78~1.31	0.78~1.31	0.78~1.31	0.78~1.31	1.08~1.81	2.17~3.62
Toelaatbare Maximale Overspanning (m)		100
Knikweerstand (N/100mm)		Korte tijd	2200
Geschikt voor Meteorologische Omstandigheden			Max windsnelheid: 25m/s Max ijsvorming: 0mm
Buigradius (mm)	Installatie	20D
	Bedrijf	10D
Demping (Na Kabel)(dB/km)	SM Vezel @1310nm	≤0.36
	SM Vezel @1550nm	≤0.22

Kenmerken:

1.1 Continue elektrische montage

1.2 Superieure weerstand tegen elektrische markeringen met AT-mantel

1.3 Lichtgewicht, kleine kabeldiameter, verminderde ijs- en windimpact en belasting op de toren

1.4 Uitstekende trek- en temperatuur eigenschappen

1.5 Levensverwachting tot 30 jaar

Toepassing:

2.1 Zelfdragende luchtinstallatie

2.2 Voor bovengrondse hoogspanningslijnen onder 110kv wordt een PE buitenmantel toegepast.

2.3 Voor bovengrondse hoogspanningslijnen gelijk aan of boven 110kv wordt een AT buitenmantel toegepast
