Alle dielectrische glasvezelkabel zelfdragende antenne 2 6 12 24 48 144 kernen

All-Dielectric Zelfdragende Luchtvezelkabel 2 6 12 24 48 Tot 144 kernen

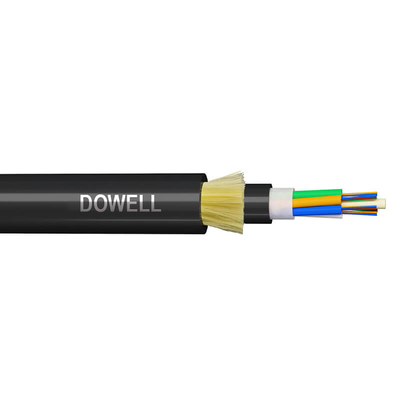

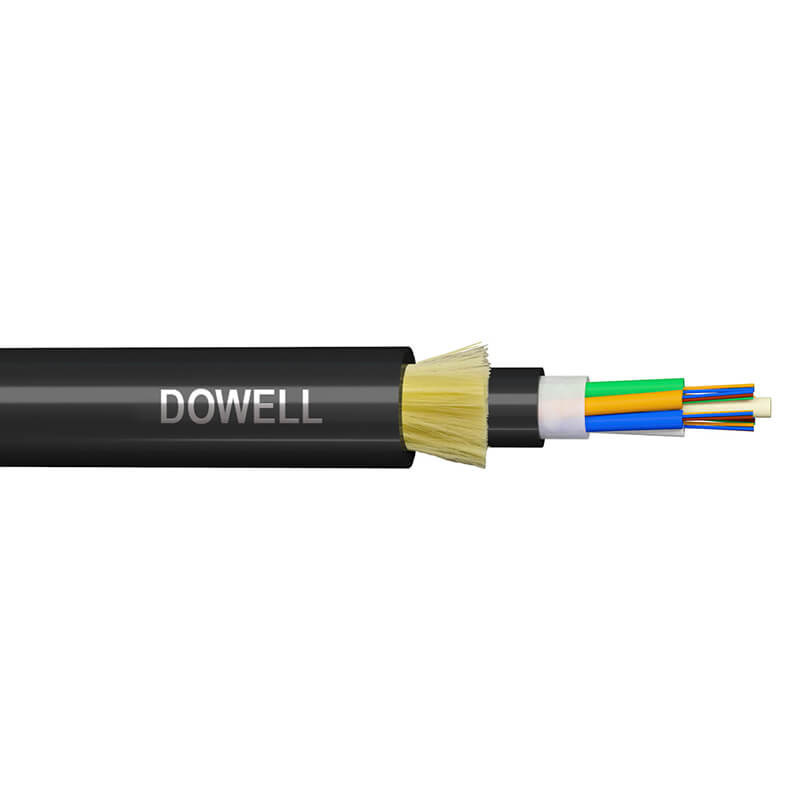

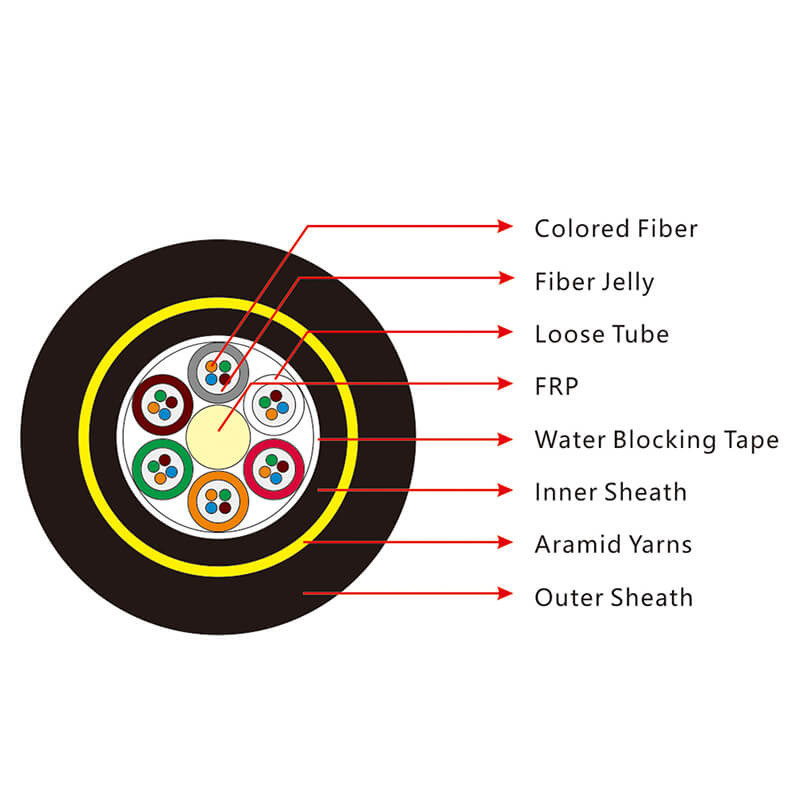

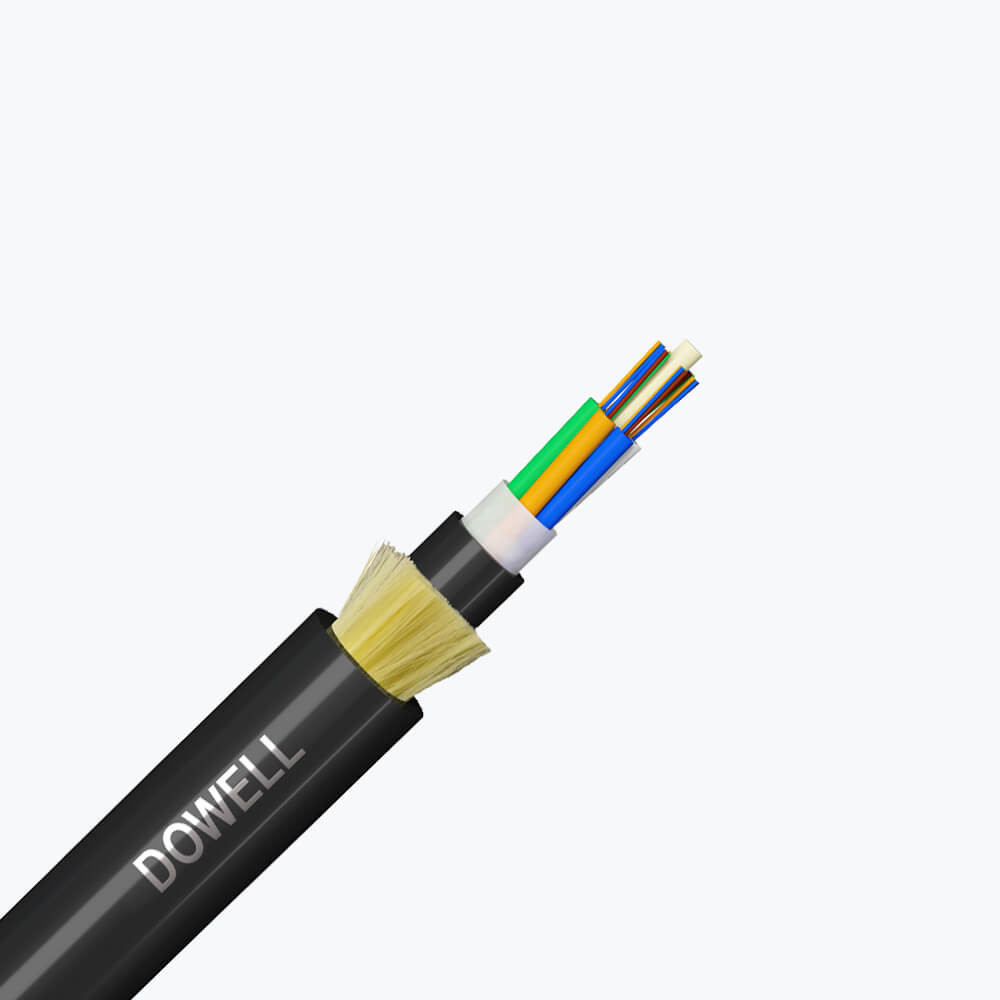

De constructie van de ADSS zelfdragende luchtvezelkabel is dat 250um vezels zich in een losse buis bevinden, gemaakt van kunststof met een hoge modulus, gevuld met een waterbestendige vulcompound. De buizen zijn gevuld met een waterbestendige vulcompound. De buis (en vulmiddelen) worden rond een FRP gestrand als een niet-metalen centrale treksterktecomponent tot een compacte en circulaire kabelkern. Nadat de kabelkern is gevuld met vulcompound, wordt deze bedekt met een dunne PE binnenmantel. Nadat een laag aramidegarens over de binnenmantel is aangebracht als treksterktecomponent, wordt de kabel afgewerkt met een PE of AT buitenmantel.

Optische Kenmerken
Vezeltype
Modusveld Diameter (um)	1310nm	9.1 ± 0.5
	1550nm	10.3 ± 0.7
Demping Coëfficiënt (dB/km)	1310nm	≤0.35
	1550nm	≤0.21
Demping Niet-uniformiteit (dB)		≤0.05
Golflengte Nul Dispersie (λo) (nm)		1300-1324
Maximale Dispersie Nul Helling (Somax) (ps/(nm².km))		≤0.093
Polarisatiemodus Dispersie Coëfficiënt (PMDo) (ps/km )		≤0.2
Afsluitgolflengte (λcc)(nm)		≤1260
Dispersie Coëfficiënt (ps/(nm·km))	1288~1339nm	≤3.5
	1550nm	≤18
Effectieve Groepsbrekingsindex (Neff)	1310nm	1.466
	1550nm	1.467
Geometrische kenmerken
Bekledingsdiameter (um)		125.0 ± 1.0
Bekledings Niet-circulariteit(%)		≤1.0
Coating Diameter (um)		245.0 ± 10.0
Coating Niet-circulariteit (%)		≤6.0
Kern-bekleding Concentriciteitsfout (um)		≤0.8
Mechanische kenmerken
Krulling (m)		≥4.0
Proefspanning (GPa)		≥0.69
Coating Strippen Kracht (N)	Gemiddelde Waarde	1.0~5.0
	Piekwaarde	1.3~8.9
Macro Buigverlies (dB)	Ø60mm,100 Cirkels, @ 1550nm	≤0.05
	Ø32mm,1 Cirkel, @ 1550nm	≤0.05

Kabel Technische Parameters:

Parameters		Specificatie
Aantal Vezels		2	6	12	24	60	144
Losse Buis	Materiaal	PBT
	Vezels per Buis	2	4	4	4	12	12
	Aantal	1	2	3	6	5	12
Vulstaaf	Aantal	5	4	3	0	1	0
Centrale treksterktecomponent	Materiaal	FRP				FRP gecoat PE
Waterblokkerend materiaal		Waterblokkerend garen
Extra treksterktecomponent		Aramidegarens
Binnenmantel	Materiaal	Zwarte PE (Polytheen)
	Dikte	Nominaal: 0.8 mm
Buitenmantel	Materiaal	Zwarte PE (Polytheen) of AT
	Dikte	Nominaal: 1.7 mm
Kabeldiameter (mm)		11.4	11.4	11.4	11.4	12.3	17.8
Kabelgewicht (kg/km)		94~101	94~101	94~101	94~101	119~127	241~252
Nominale Trekspanning (RTS) (KN)		5.25	5.25	5.25	5.25	7.25	14.25
Maximale Werkspanning (40% RTS) (KN)		2.1	2.1	2.1	2.1	2.9	5.8
Dagelijkse Spanning (15-25% RTS) (KN)		0.78~1.31	0.78~1.31	0.78~1.31	0.78~1.31	1.08~1.81	2.17~3.62
Toelaatbare Maximale Overspanning (m)		100
Drukweerstand (N/100mm)		Korte tijd	2200
Geschikt voor Meteorologische Omstandigheden			Max windsnelheid: 25m/s Max ijsvorming: 0mm
Buigradius (mm)	Installatie	20D
	Gebruik	10D
Demping (Na Kabel) (dB/km)	SM Vezel @1310nm	≤0.36
	SM Vezel @1550nm	≤0.22

Toepassing:

Zelfdragende Luchtinstallatie

Voor bovengrondse hoogspanningslijnen onder 110kv, wordt een PE buitenmantel toegepast.

Voor bovengrondse hoogspanningslijnen gelijk aan of boven 110kv, wordt een AT buitenmantel toegepast

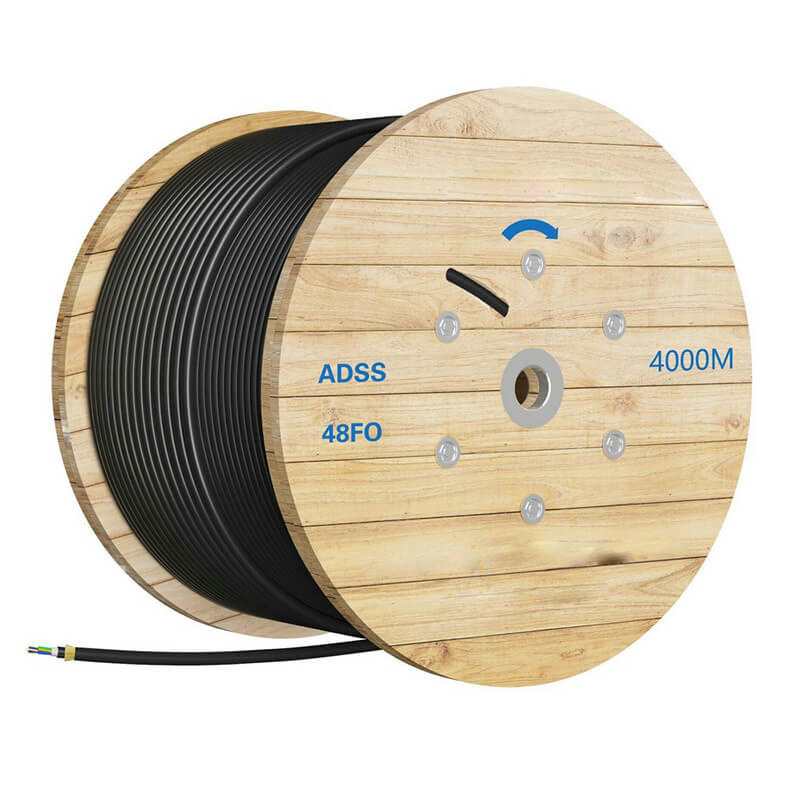

Verpakking:



Productieproces:
