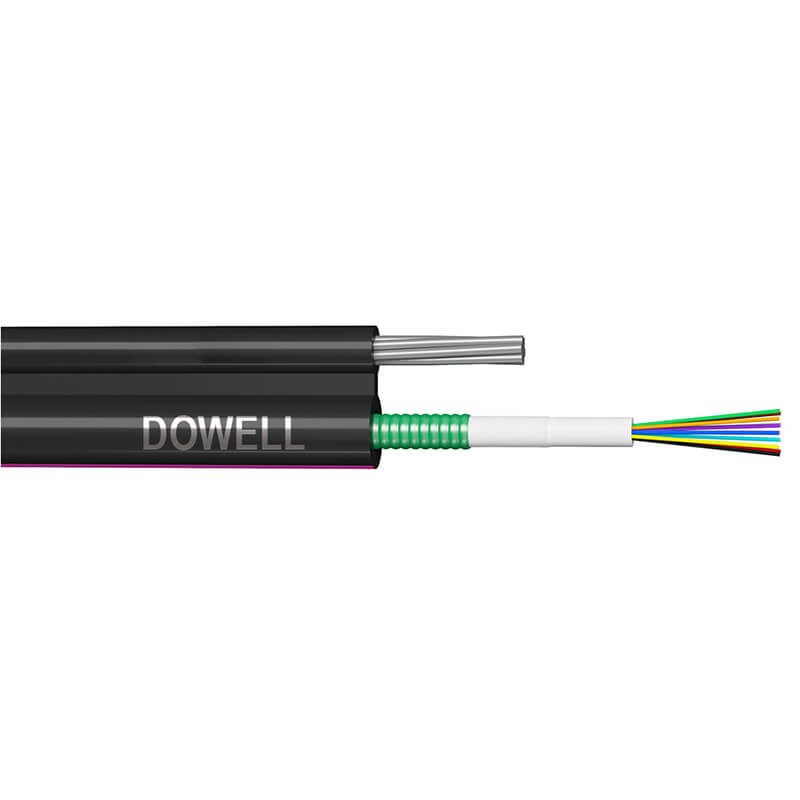

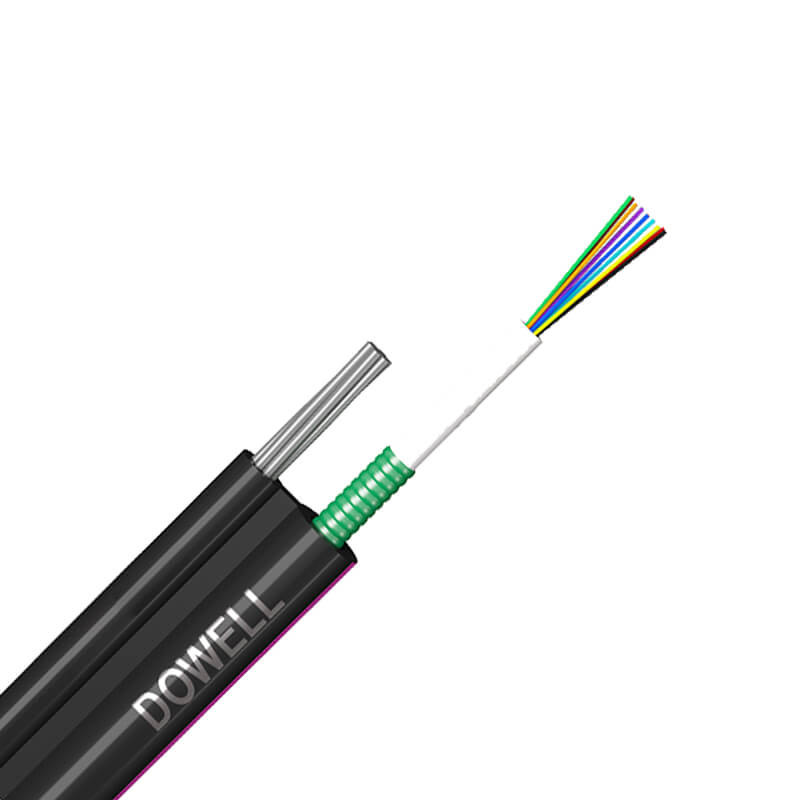

Figuur 8 Centrumbuis Multimode glasvezelkabel 12 Core SingleMode Voor FTTX FTTH-netwerken

Figuur 8 Centrumbuis optische kabel met 12 kernen voor FTTX FTTH-netwerken

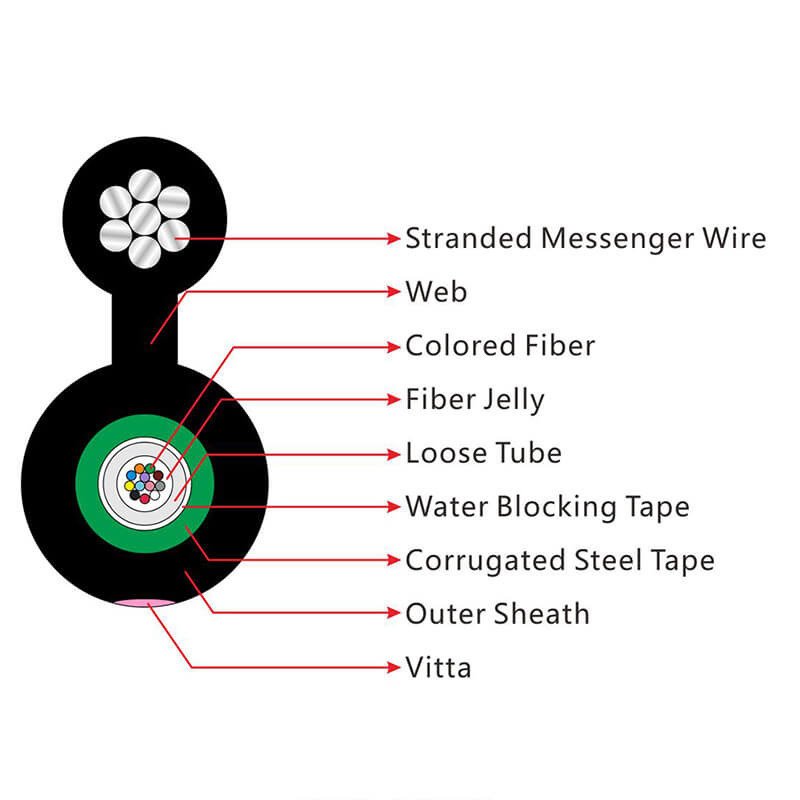

GYXTC8S figuur 8 glasvezelkabel, single-mode/multimode vezels worden geplaatst in de losse buis, die is gemaakt van hoogmodulaire kunststofmaterialen en gevuld met filing compound.PSP wordt langszij om de losse buis aangebracht. en waterdichte materialen zijn verdeeld over de tussenruimtes.dit deel van de kabel, vergezeld van de gestreepte draden als ondersteunend deel, wordt aangevuld met een PE-mantel om een figuur-8-structuur te vormen.

Optische kenmerken:

Technische parameters:

SM-vezels	Vlakken	G652D / G657A	MFD	8 6 9,8 mm
	Diameter van de bekleding	125±0,7um	Niet-circulaire bekleding	≤ 0,7%
	Diameter van de coating	242±7um	Kleur van de vezels	standaard spectrum
Sterktelid	Materiaal	Stalen draad	Diameter	7*1,0 mm/1 6 mm
losse buis	Materiaal	PBT	Diameter	2.2 0 1 mm
Armour	Materiaal	met een breedte van niet meer dan 15 mm
Waterblokkeringssysteem	Materiaal	waterdichte band
Buitenslijm	Materiaal	MDPE
	Diameter	3.8mmx7.5mm(± 0.4) -12.5mm (± 1)
Treksterkte	Langetermijn	600 N	Korte termijn (n)	1500 N
Verminderingsbelasting	Langetermijn	300N/100mm	Korte termijn (n)	1000N/100mm
Buigradius	Dynamisch	160N	Static	80N

Gewoonlijk:

1.1 De hoge treksterkte van strenge draden voldoet aan het vereiste van zelfdragendheid.

1.2 Goede mechanische en temperatuurprestaties

1.3 Een losse buis met hoge sterkte die bestand is tegen hydrolyse

1.4 Speciale buisvulverbinding zorgt voor een kritische bescherming van de vezels

1.5 De volgende maatregelen moeten worden genomen om ervoor te zorgen dat de kabel waterdicht is:

1.6 Losse buisvulverbinding

1.7 Volledige invulling van de kabelkern

1.8 vochtbeveiliging met stalen banden

Toepassing:

2.1 Hoogwaardig optisch netwerk in bedrijf

2.2 Optische routes met hoge snelheid in gebouwen (FTTX)

2.3 Alle soorten glasvezelkabels met verschillende structuren

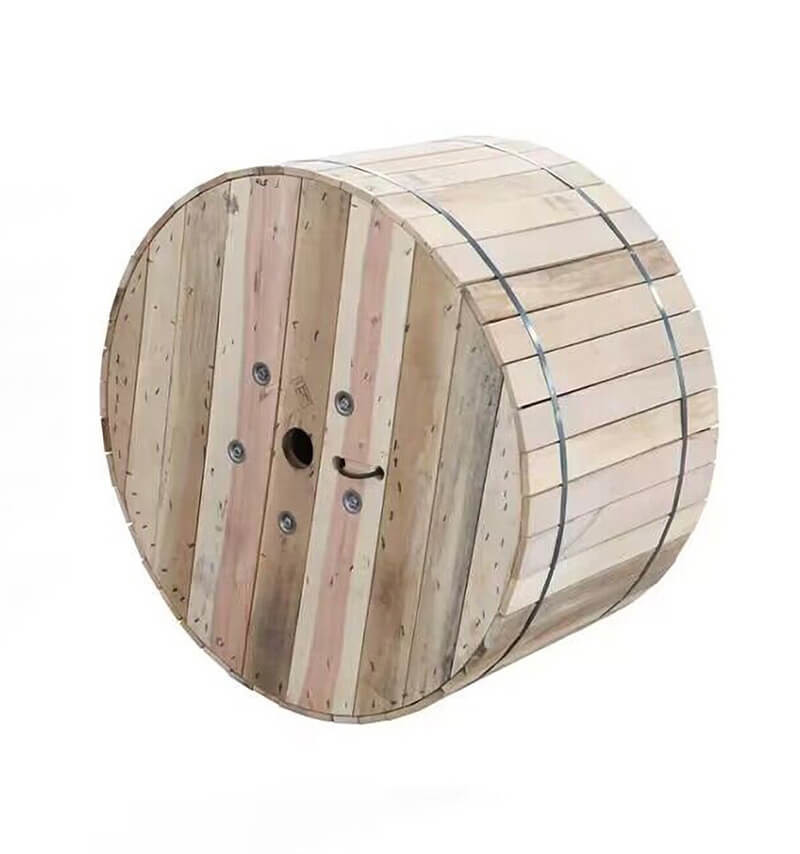

Verpakking:
