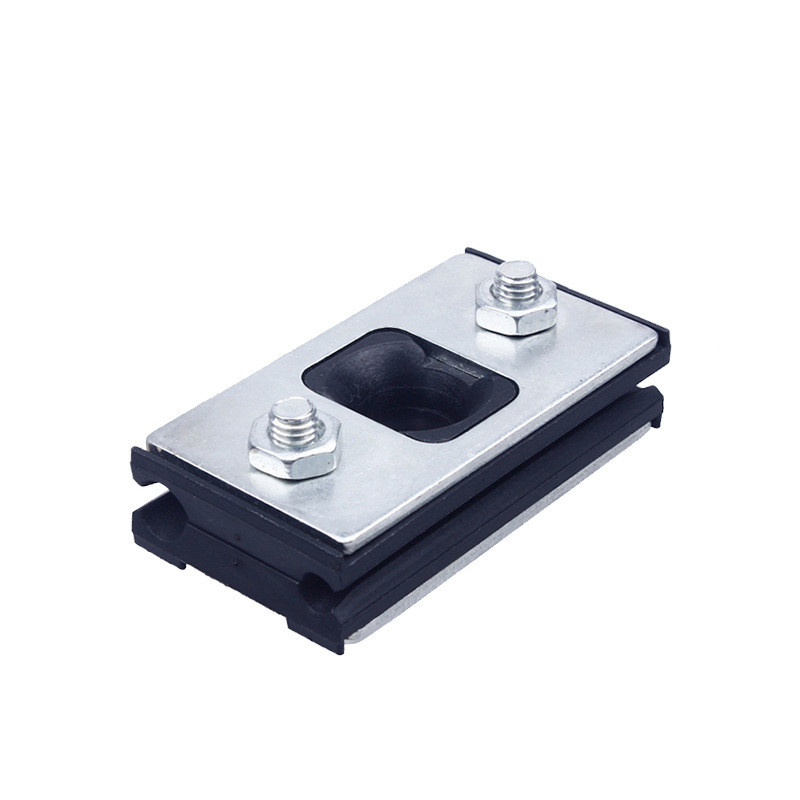

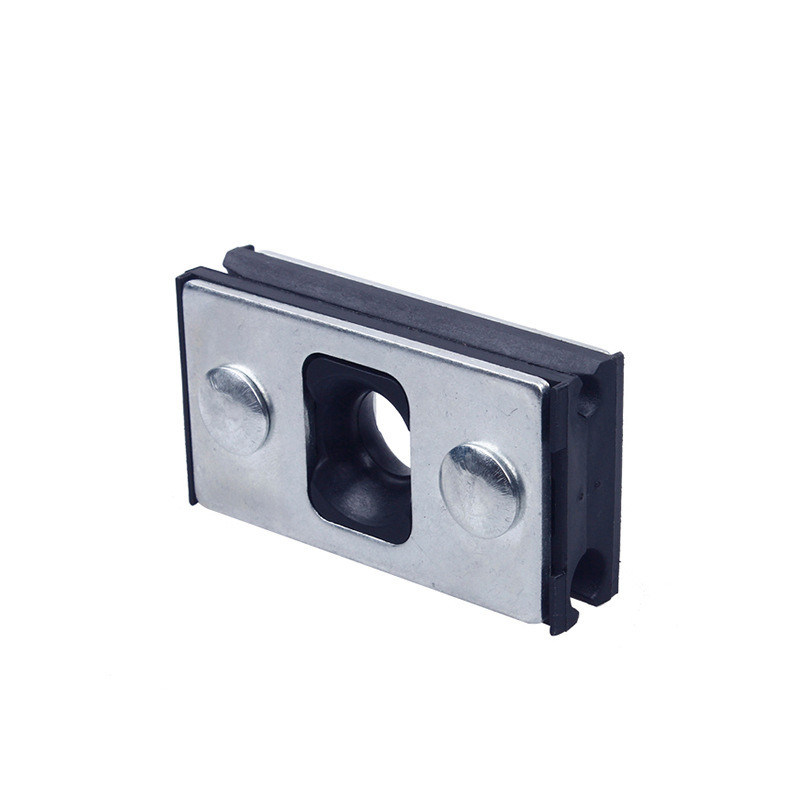

ADSS figuur-8 Kabelophangklem voor paalmontage op haak

Ophangklemmen voor fig-8-kabel

De ophangklemmen zijn ontworpen om een gewrichtsophanging te bieden voor kabels van figuur 8 met een stalen of dielectrisch geïsoleerde boodschapper op toegangsnetwerken met een spanning tot 90 m.Het unieke gepatenteerde ontwerp is ontwikkeld om een universele hardware-installatie te bieden die alle ophangkasten op houtenMet rechte groeven en een omkeerbaar systeem zijn deze klemmen compatibel met boodschappers met een diameter van 3 tot 7 mm en 7 tot 11 mm.

Specificatie:

Kenmerken:

1.1 Bestrijkt alle koeriersgroottes van 3 tot 11 mm
1.2 Fungeert als een veiligheidssignaal om schade aan de kabel te voorkomen bij abnormale verticale overbelasting (boom, auto-ongeluk...)
1.3 4 kV dielectrische isolatie tussen de kabelboodschapper en de paal/klem
1.4 Centrale opening die de installatie op haakjes mogelijk maakt om een flexibel ophangpunt te bieden en extra bescherming te bieden tegen door de wind veroorzaakte trillingen
Installatie:

2.1 op een haakbout: de klem kan worden gemonteerd op een haakbout van 14 mm of 16 mm op boorbare houten palen. De lengte van de haakbout is afhankelijk van de diameter van de paal.

2.2 Op een paalbeugel met haakbout: de klem kan worden gemonteerd op houten palen, ronde betonnen palen en veelhoekige metalen palen met behulp van een ophangbeugel CS,een haakbout BQC12x55 en 2 paalbanden 20 x 0.4mm of 20 x 0.7mm.

Toepassing:

3.1 Ontworpen voor leidingen met een met glasvezelversterkte kunststof (FRP) gemachtigde leidingsassemblage in de vorm van figuur 8.
