Productdetails:
|

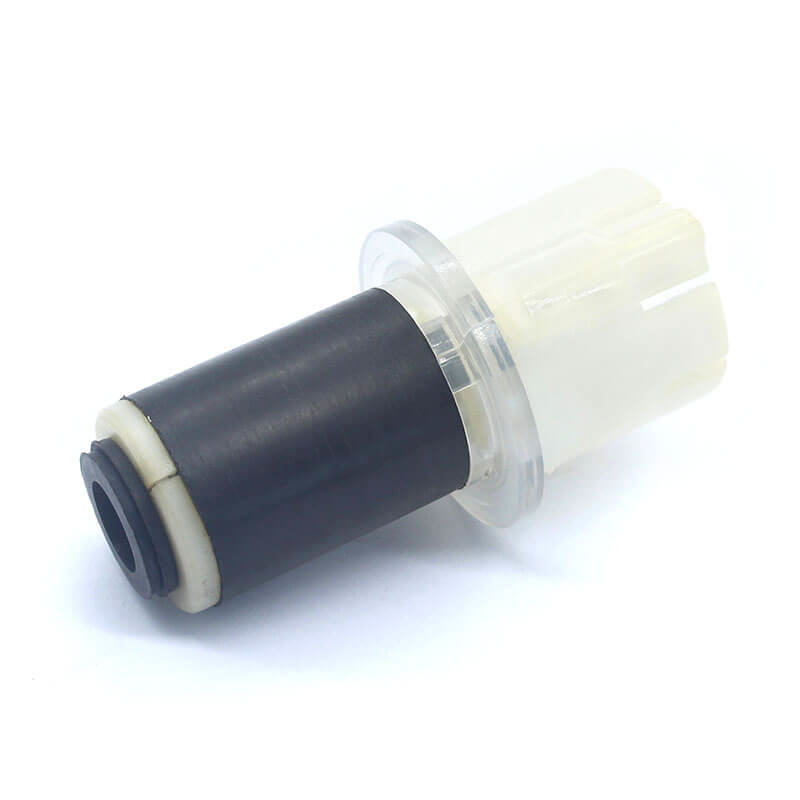

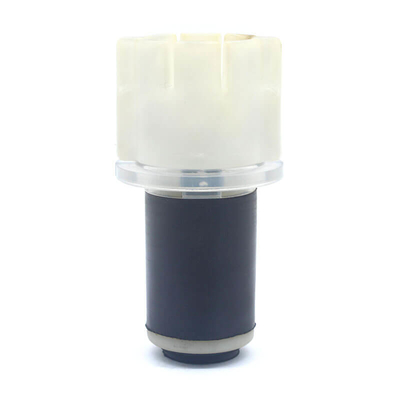

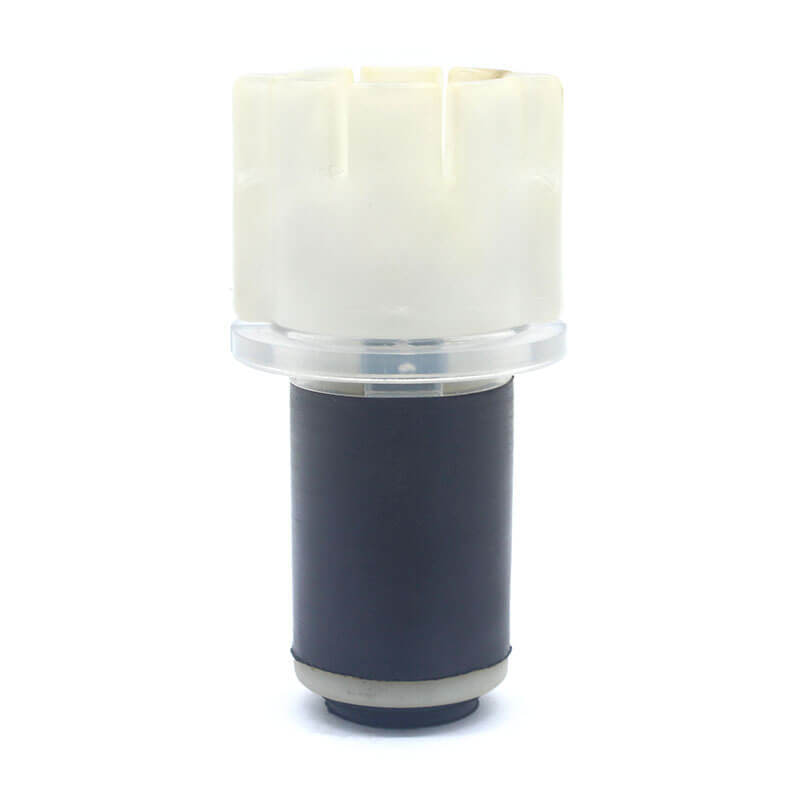

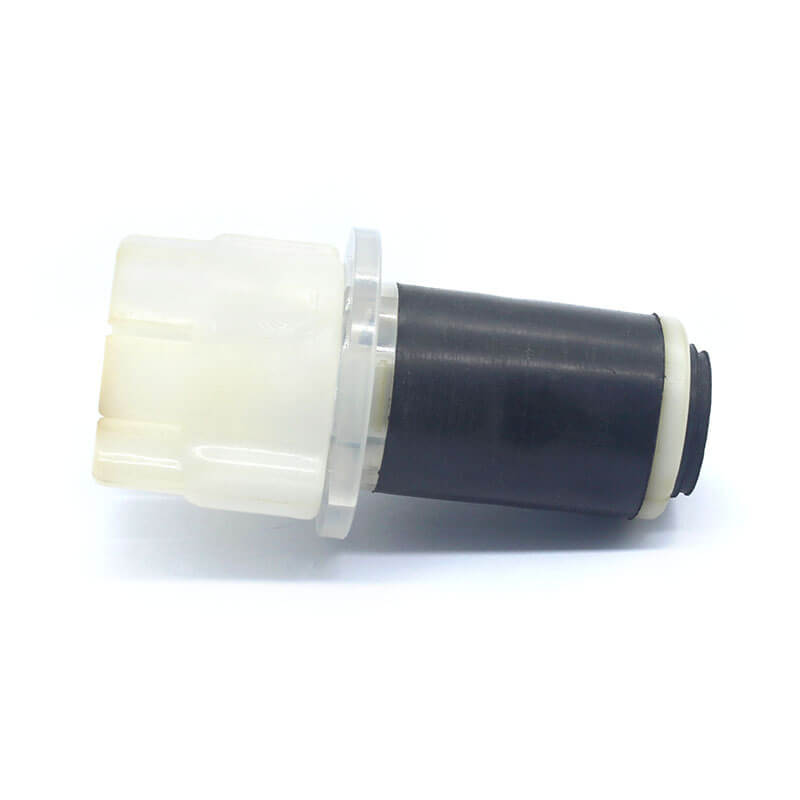

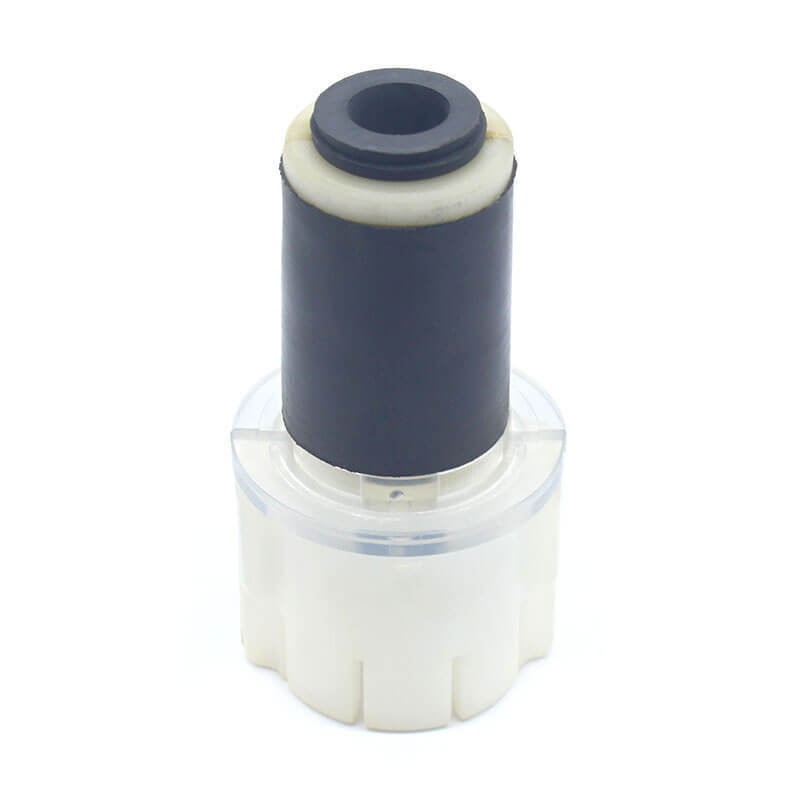

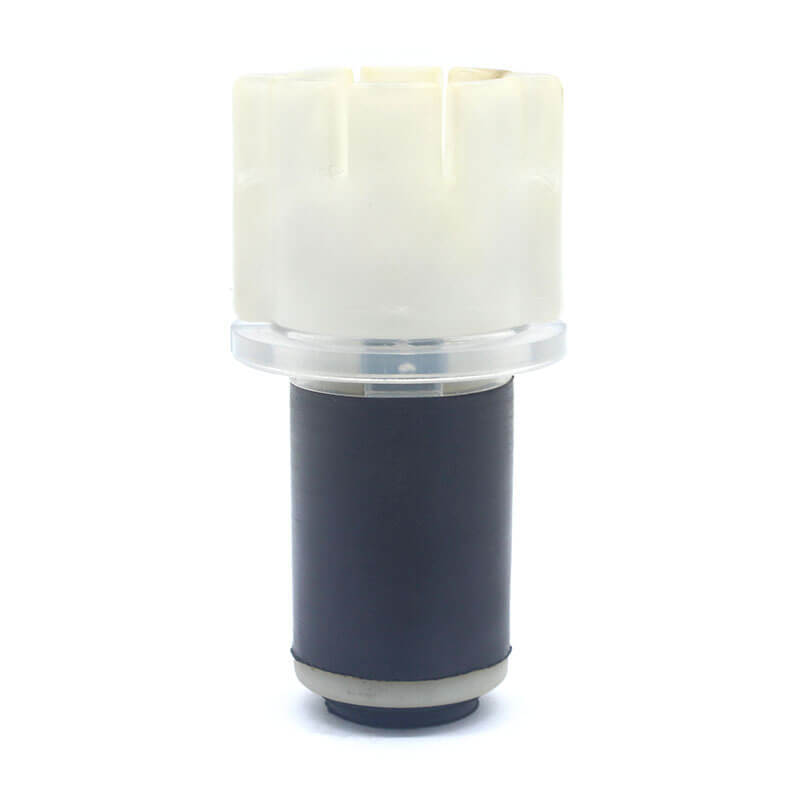

Simplex Duct Plug voor HDPE Siliconen Duct
Een duct plug wordt gebruikt om de ruimte tussen de duct en de kabel in een duct af te dichten. Een plug heeft een dummy rod zodat deze ook gebruikt kan worden om een duct af te sluiten zonder kabel erin. De plug is deelbaar zodat deze geïnstalleerd kan worden na het inblazen van een kabel in de duct.
Specificatie:
Maten | Buitendiameter Duct (mm) | Kabelbereik (mm) |
DW-SDP32-914 | 32 | 9-14.5 |
DW-SDP40-914 | 40 | 9-14.5 |
DW-SDP40-1418 | 40 | 14-18 |
DW-SDP50-914 | 50 | 8.9-14.5 |
DW-SDP50-1318 | 50 | 13-18 |
Eigenschappen:
1.1 Waterdicht en luchtdicht
1.2 Eenvoudige installatie rond bestaande kabels
1.3 Dicht alle soorten binnenducts af
1.4 Gemakkelijk te retrofitten
1.5 Breed kabelafdichtingsbereik
1.6 Installeren en verwijderen met de hand
Installatie-instructies:
Stappen:
1. Verwijder de bovenste afdichtingskraag en verdeel deze in twee delen zoals getoond in Figuur 1.
2. Sommige simplex duct plugs voor glasvezelkabels worden geleverd met geïntegreerde bushulzen die zijn ontworpen om in het veld te worden gesplitst voor afdichting rond kabels die al aanwezig zijn. Gebruik een schaar of kniptang om de hulzen te splitsen. Zorg ervoor dat de splitsingen in de hulzen niet overlappen met de splitsing in de hoofdafdichtingsconstructie. (Figuur 2)
3. Splits de afdichtingsconstructie en plaats deze rond de hulzen en de kabel. Monteer de gesplitste kraag rond de kabel en schroef deze op de afdichtingsconstructie. (Figuur 3)
4. Schuif de gemonteerde duct plug langs de kabel in de af te dichten duct. (Figuur 4) Draai met de hand vast terwijl u deze op zijn plaats houdt. Voltooi de afdichting door aan te draaien met een bandensleutel.
